Grid Connector for BESS
大規模蓄電所(特別高圧)の系統接続を、個別構成からワンパッケージへ。
Grid Connector for BESSは、パワーコンディショナー(PCS)・変圧器・高圧配電盤をスキッド上に集約した系統接続パッケージです。従来、個別に設計・調達・接続していた設備を工場で一体化。現地作業を据付・接続中心にすることで、PowerX独自の「ゼロデイデプロイ*」を実現します。
また、自社開発PCSの採用によりコスト競争力の向上を図り、システム全体の最適化と合わせて、蓄電所の初期導入コスト低減に貢献します。本PCSは、Grid Connectorへの搭載に加え、単体製品としても展開します。
大規模蓄電所の早期系統接続を実現
オールインワン設計
系統接続設備を
一体化
ゼロデイ接続
設備が統合した状態で
コスト 最適化
設計・調達・施工の

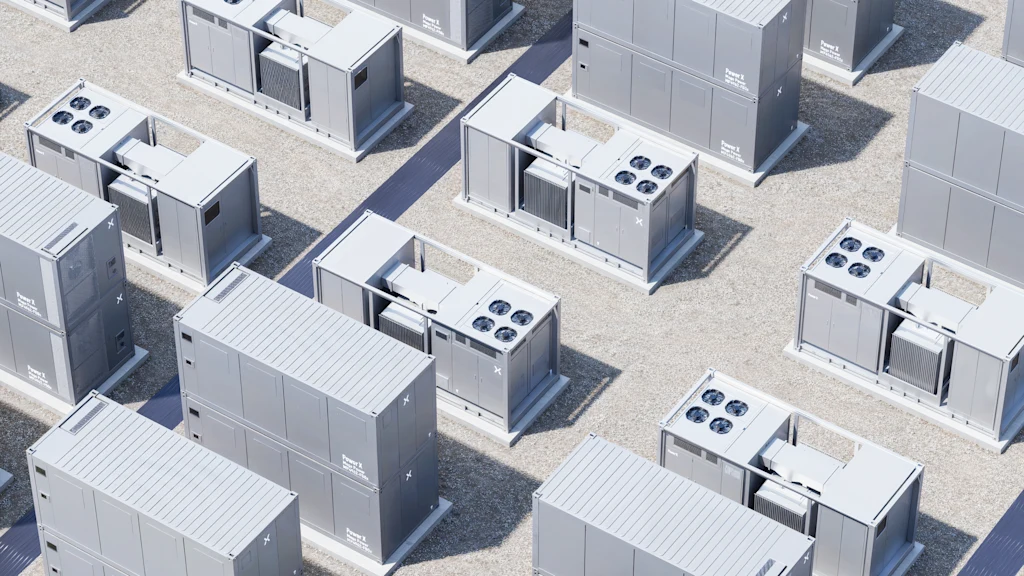

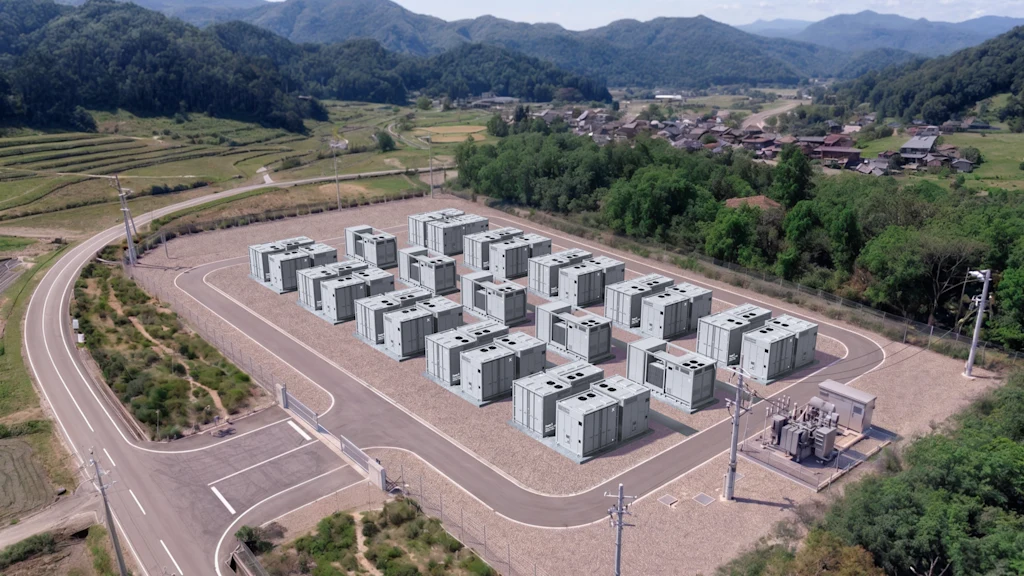

設置イメージ


製品仕様

Single Skid
Double Skid
直流電圧範囲
1,040-1,500 Vdc
1,040-1,500 Vdc
最大直流電流
2,253 A
2 x 2,253 A
DC接続口数
1口または2口
2口または4口
定格交流出力
最大2,331 kVA
最大4,602 kVA
高圧側電圧
6.6 - 22 kV
6.6 - 22 kV
変圧器
油入変圧器 2.5 MVA
油入変圧器 5 MVA
結線方式
Dyn11
Dyn11 dual
概算重量
~20 t
~25 t
使用温度範囲 / 耐食性
-20 to 40℃・C5M
-20 to 40℃・C5M
PCSユニット
変換効率
99.20% 冷却方式
ハイブリッド空冷・液冷 系統運転モード
グリッドフォーミング / 系統連系 交流出力電圧
690 Vac 保護機能
SPD・遮断器・絶縁監視装置(IMD) 適合規格
IEC 60076 PCSユニット重量
~9 t
5 MVA変圧器
形式 / 適合規格
油入式 / IEC 60076 定格容量
2.5 MVA (single) / 5 MVA (double) 一次 / 二次電圧
6.6-22 kV / 690 V 結線方式
Dyn11 (Dyn11 dual on double) 保護仕様
短絡耐量 / 内部アーク等級
* 主要設備を工場であらかじめ一体化し、現地での施工範囲を簡素化することで、蓄電所の早期稼働を目指すパワーエックス独自の導入コンセプトです。
